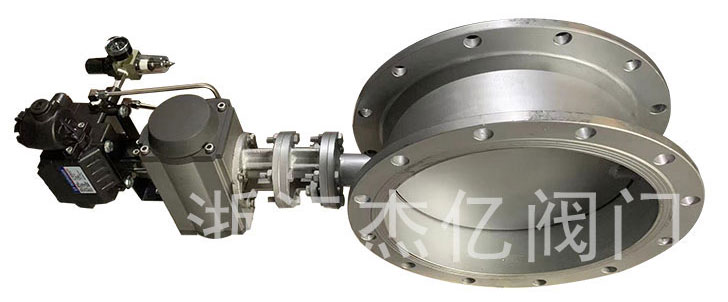

氣動通風蝶閥是一種作為氣體介質調節流量或切斷的裝置。主要特點：采用中線式蝶板與短結構鋼板焊接的新型結構形式設計制造的，機構緊湊、重量輕、便于安裝、流阻小、流通量大、避免高溫膨脹的影響，操作輕便。內無連桿、螺栓等、工作可靠、使用壽命長?？梢远喙の话惭b，不受介質流向影響。

一、采用標準：

1、設計標準：GB/T12238-1989 JB/T8629-1998

2、法蘭連接尺寸：GB/T9115.1-2000

3、結構長度h：GB/T12221-1989

4、壓力試驗：GB/T13927-1992；JB/T9092-1999

二、執行機構

采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠，大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。

1、齒輪式雙活塞，輸出力矩大，體積小

2、氣缸選用鋁金材料，重量輕，外形美觀。

3、可在頂部、底部安裝手動操作機構。

4、齒條式連接可調節開啟角度、額定流量

5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作

6、ISO5211標準連接為產品的安裝更換提供了方便

7、兩端調節的螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
