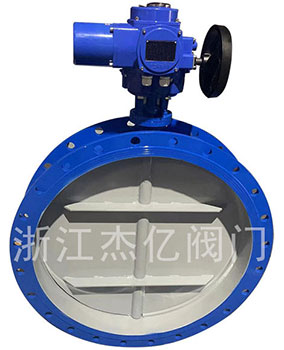

電動通風蝶閥執行器在出廠前已經進行了調整，無論是單機還是組裝在調節閥上。但考慮到運輸和安裝過程中的劇烈振動和沖擊。操作前應確認動作，是否準確，如有偏差，可以參考以下步驟進行調整。

1、行程限位調整

轉動手輪將執行器移動到閥門全位置。然后用扳手松開限位凸輪固定螺母，轉動限位凸輪，將其調整到限位開關（CLS）剛按下的位置，然后擰緊限位凸輪螺母。這設置了執行器完全關閉的行程限制位置，完全打開時的位置以同樣方式設置。

2、機械限位的調整

松開機械限位螺釘?shù)逆i緊螺母，然后手動將執行器移至全關位置，轉動限位螺母，碰到內扇形齒輪時停止轉動，然后將其旋出兩圈，最后上緊鎖緊螺母。這樣就設定好了執行器全關時機械限位的位置，全開時位置也可以同樣方式設置。

3、電位器調整

電位器在執行器中作為反饋信號輸出，有3個輸出端，其中中間接電位器的滑臂，右邊接在執行器開啟時執行器與滑臂之間的電阻不斷減小的一端；值過零、跳變現象。用手柄將閥門轉到全開位置，以限位開關動作為準。用萬表測量，將端子上中間和右邊輸出端的電阻調制35Ω-60Ω，如果不正確，可以通過轉動電位器傳動齒輪進行調整。

按上述步驟調整好后電動通風蝶閥就可以正常使用了，正確使用通風蝶閥也是非常重要的，否則會損耗其適用壽命。
