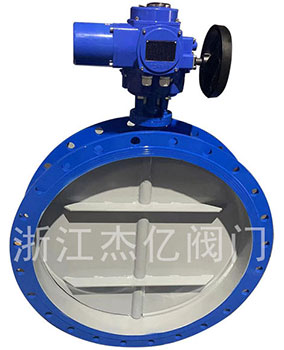

通風蝶閥是一種結構簡單的調節閥，同時也可用于低壓管道介質的開關控制。通風蝶閥是一種非密閉型蝶閥。通風蝶閥應用于化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控制裝置，通風蝶閥在管道中應當水平安裝。不同工況條件下通風蝶閥的結構設計是不一樣的，那么現在和小編一起來看下通風蝶閥不同工況下的結構設計吧！

1、在溫度較高和含塵量較小的制酸工況條件下，通風蝶閥的設計可采用垂直板式結構。該結構密封面加工容易，其密封面間隙值控制在通道面積的0.2%以內。

2、在溫度較高含塵量大的熔煉工況條件下，通風蝶閥的設計可采用平面斜板式結構，該結構的蝶板與閥體之間留有間隙，其間隙直接依據閥門口徑和工況使用條件確定的。

3、對于溫度高、壓力低及密封要求嚴格的工況，通風蝶閥設計采用杠桿式平面結構。該密封副配制和蝶板運行軌跡可滿足高密封性能的管網設備工藝要求。

4、通風蝶閥主體密封依據 不同工況選用不同結構，有利于閥門生產和工況使用。通風蝶閥軸端結構設計采用具有隔熱和密封效果優良的外置式支撐結構。
