一、產品概述：

插板閥是一種粉料、晶粒料、顆粒料及小塊物料輸送管道，調節或切斷物料流量的主要控制設備，插板（螺旋）閘門廣泛用于建材、冶金、礦山、電力、化工、玻璃、輕工、糧食等行業的庫頂、庫底及進出口等。是控制流量變化較大，啟動頻繁，切斷迅速的理想設備。

二、結構特點：

結構簡單、操作靈活、重量輕、無卡阻、切斷快，特別適用于各類無粘度的固體、粉料及小于 Φ 10mm 的顆粒料，晶粒料的輸送及流量調節，安裝不受角度限制， 操作方便， 能隨時調節開度。該閥門有手輪和鏈輪操縱兩種操作形式， I 型為手輪， II 為鏈輪。單向和雙向兩種結構形式， LZD 為單向、 LZS 為雙向。

三、工作原理 ：

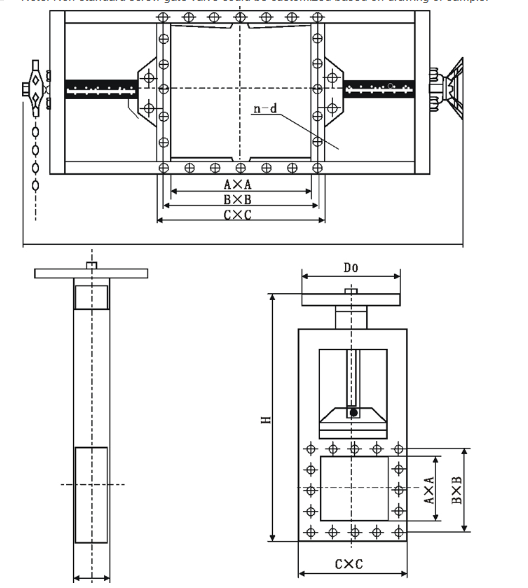

主要由框架、閘板、絲桿、螺母等零件構成，用手轉動手輪使絲桿帶著絲桿螺母和閘板沿水平方向往復運動，達到閘門的啟閉目的。

四、安裝方法：

1. 本閥門安裝在管道上時，閥桿可以向上，也可以水平；

2.檢查各螺紋連接是否有松懈，并調節擰緊；

3.卸掉閥門通道兩端悶蓋，清潔內腔，去除油垢；

4.剝去閥桿防護油紙后，在閥桿上重新涂潤滑脂；

5.沖洗、清潔管路，以免損壞密封面。

閥門啟閉時，開啟電動（氣動）執行器通過閥桿升降進行開啟和關閉，啟閉過程中受力應均勻，到位前應緩速逐漸開啟到位或關閉至密封。
